Télécharger et insérer les cartes raster IGN dans ZWCAD
La commande OE_INSIGN permet de télécharger et d'insérer directement dans un dessin ZWCAD des cartes raster provenant des services WMS de la Géoplateforme (cartes.gouv.fr).
La zone sélectionnée est automatiquement découpée en plusieurs tuiles, téléchargées depuis les serveurs de l'IGN, puis insérées et géoréférencées dans le dessin sous forme d'images raster.
La commande permet notamment d'accéder aux plans IGN, aux orthophotographies, aux cartes historiques ainsi qu'à de nombreuses autres couches cartographiques proposées par les services de l'État.
Par rapport à l'insertion WMS intégrée à ZWCAD, OE_INSIGN offre un contrôle plus fin du téléchargement des images. Il est notamment possible de choisir la résolution des images demandées au service WMS, la taille des tuiles, le répertoire de stockage des fichiers raster ainsi que le calque dans lequel ils seront insérés.
Les images téléchargées sont conservées sous forme de fichiers raster classiques, ce qui facilite leur archivage, leur sauvegarde et leur réutilisation dans d'autres dessins.
Compatible avec ZWCAD 2020 à 2026.
Installation
Exécutez l'application téléchargée afin d'installer OE ZW Tools sur votre ordinateur.
Dans ZWCAD, lancez la commande NETLOAD, puis sélectionnez la bibliothèque :
C:\Elysee_zw\_IsBachiyr\OE_ZW_Tools.dll
Une fois la bibliothèque chargée, lancez la commande :
OE_INSIGN
Vidéo de présentation
Exemple de téléchargement et d'insertion d'une carte raster IGN dans ZWCAD avec la commande OE_INSIGN.
Configuration

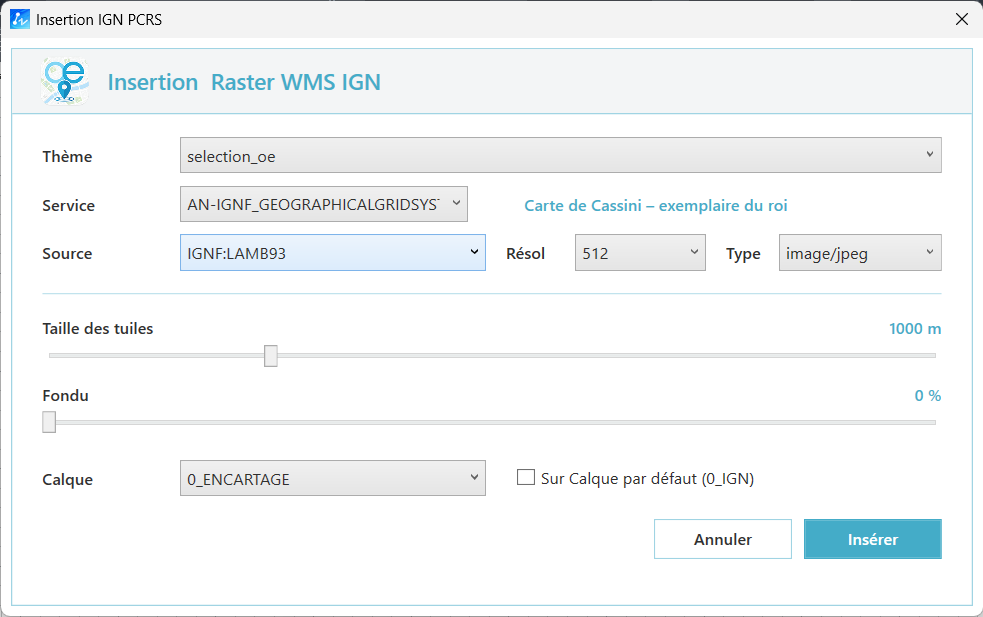

La fenêtre de configuration permet de sélectionner les données WMS à télécharger et de définir leur mode d’insertion dans ZWCAD.
Thème
Choisissez la famille de données cartographiques recherchée. Les couches WMS disponibles sont classées par thème afin de faciliter leur consultation.
Le service cartes.gouv.fr met actuellement à disposition 22 thèmes regroupant plusieurs centaines de couches cartographiques accessibles via le protocole WMS.
Afin de simplifier l'utilisation de la commande, OE_INSIGN propose un thème supplémentaire nommé selection_oe. Cette sélection regroupe les fonds cartographiques les plus couramment utilisés, évitant ainsi de parcourir l'ensemble des thèmes disponibles.
Le thème selection_oe contient actuellement les services suivants :
| Carte | Couche WMS |
|---|---|
| BD ORTHO® 20 cm | HR.ORTHOIMAGERY.ORTHOPHOTOS |
| Ortho-imagerie HR | OI.OrthoimageCoverage.HR |
| Plan IGN | GEOGRAPHICALGRIDSYSTEMS.PLANIGNV2 |
| Carte de Cassini – exemplaire du roi | AN-IGNF_GEOGRAPHICALGRIDSYSTEMS.CASSINI |
Service
Sélectionnez le service WMS à interroger. La description affichée à droite permet d’identifier plus facilement le contenu du service sélectionné.
SCR
Le champ SCR permet de sélectionner le système de coordonnées utilisé pour les requêtes WMS.
La liste des SCR proposés dépend directement du service WMS sélectionné. Seuls les systèmes de coordonnées publiés par ce service sont disponibles.
Le SCR choisi doit correspondre au système de coordonnées dans lequel votre dessin est réalisé. La commande OE_INSIGN ne réalise aucune transformation de coordonnées lors de l'insertion des images.
Bien que ZWCAD permette d'associer un système de coordonnées à un dessin, cette fonctionnalité n'est pas utilisée par OE_INSIGN. Il appartient donc à l'utilisateur de sélectionner un SCR cohérent avec les coordonnées de son dessin.
Taille des tuiles et résolution
Ces deux paramètres déterminent la qualité des images téléchargées ainsi que le nombre de rasters qui seront insérés dans le dessin.
Résolution
La résolution correspond au nombre de pixels demandés au service WMS pour chaque image téléchargée (256 × 256, 512 × 512, 1024 × 1024, etc.).
Elle influence directement deux aspects :
- Le nombre de pixels de chaque image téléchargée.
- Le niveau de détail fourni par le service WMS. Une résolution élevée permet d'obtenir une image plus précise, tandis qu'une résolution plus faible produit une image plus grossière, comparable à une carte affichée à une échelle plus petite.
Taille des tuiles
La taille des tuiles correspond à la dimension, en mètres, de chaque image raster insérée dans le dessin.
La zone à télécharger est automatiquement découpée en plusieurs tuiles carrées de cette dimension. Plus les tuiles sont petites, plus le nombre d'images générées est important.
Choisir les bons paramètres
Le choix de la résolution et de la taille des tuiles dépend principalement de l'utilisation souhaitée.
Exemple 1 : réalisation d'un plan de situation IGN couvrant plusieurs kilomètres.
- Utiliser une résolution faible (par exemple 256 pixels).
- Choisir une grande taille de tuiles afin de limiter le nombre d'images téléchargées.
Ce choix permet d'obtenir rapidement un fond cartographique adapté aux vues d'ensemble.
Exemple 2 : création d'un fond de plan orthophotographique à l'échelle d'une rue ou d'un quartier.
- Choisir une résolution élevée (1024 pixels ou davantage selon le service).
- Utiliser une petite taille de tuiles afin de conserver un excellent niveau de détail.
Ce réglage permet d'obtenir des orthophotographies de meilleure qualité, particulièrement adaptées aux travaux de dessin, de topographie ou de VRD.
Fondu
Le curseur Fondu correspond au niveau d'estompe appliqué aux images raster insérées dans le dessin.
- 0 % : image totalement opaque.
- 100 % : image totalement transparente.
Ce réglage permet d'améliorer la lisibilité des objets vectoriels en atténuant l'affichage des fonds cartographiques.
Calque
Les images raster téléchargées peuvent être insérées sur n'importe quel calque existant du dessin.
En cochant l'option Sur calque par défaut (0__IGN), la commande crée automatiquement, si nécessaire, le calque 0__IGN et y insère l'ensemble des images raster.
L'utilisation du calque 0__IGN permet de regrouper les fonds cartographiques sur un calque dédié, facilitant ainsi leur gestion (affichage, verrouillage, impression, etc.).
Répertoire de stockage
Les images téléchargées doivent être enregistrées dans un répertoire accessible depuis le dessin ZWCAD.
- L'icône 📁 permet de choisir manuellement un répertoire de stockage.
- L'icône ⌖ sélectionne automatiquement le répertoire du dessin courant.
Les images sont ensuite référencées dans le dessin sous forme de fichiers raster et enregistrées dans le répertoire sélectionné.
